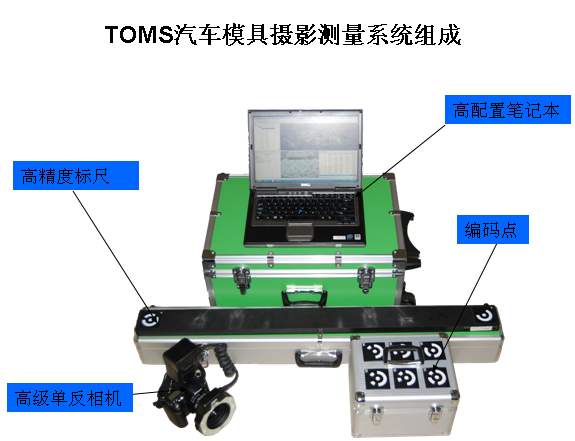

一、系統組成介紹:
![](static/picture/TOMS-1.jpg)
TOMS汽車模具攝影測量系統是工業非接觸式的光學三坐标測量系統,可以精确地獲得離散的目标點三維坐标,這是一種便攜式、移動式的三坐标光學測量系統,可以用于靜态工件的質量控制,可用于汽車模具的實型檢測和鑄件檢測。還可以應用于“汽車模具三維光學快速檢測系統”的拼接點的全局定位
二、系統應用:

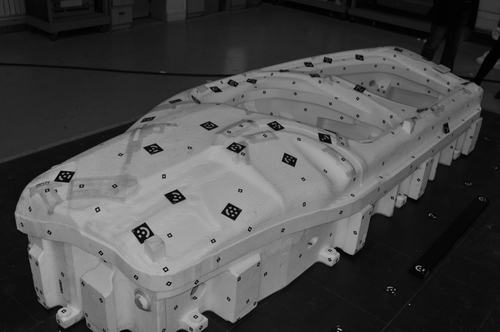

1.TOMS汽車模具攝影測量系統在汽車模具實型檢測中的應用
汽車模具的實型檢測是汽車模具制造的一個難題,一旦實型發生問題,不但會給我公司帶來成本的增加,還會增加模具制造的周期,TOMS汽車模具攝影測量系統能夠對模具實型進行檢測,能夠檢測以前傳統的檢測方式無法檢測的地方,爲我們能夠制作出高品質的實型提供了有力的技術保障,實現汽車模具實型的數字化檢測。
檢測的必要性以及檢測報告
汽車模具實型是汽車模具從抽象的模具到實體模具的第一步,實型的形狀就是以後模具的形狀,所以實型的的制作是否準确對模具的生産非常重要,以前實型的檢測是通過手工來測量的,存在效率低、精度低、測量不全面的問題 我們使用TOMS汽車模具攝影測量系統可以很好解決以上問題,基本思路就是把TOMS軟件測量出來的泡沫真實值和模具理論值進行比較。

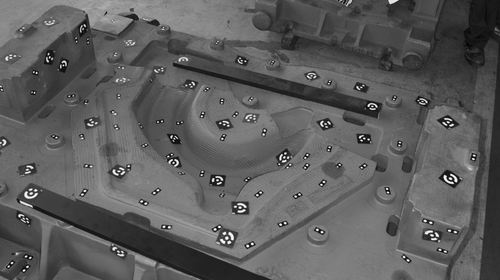

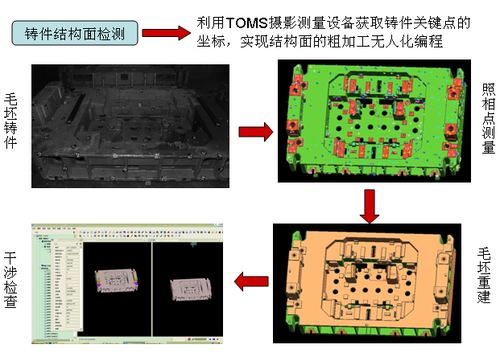

2. TOMS汽車模具攝影測量系統在汽車模具鑄件機械加工中的應用
應用的必要性及處理流程
結構面編程完全依據CAD提供的實體,而機械車間調用編程者提供的程序加工的對象是鑄件,在最理想的狀态下,鑄件與實體之間的差别是:在非加工面上鑄件比實體大或小2~5mm,在加工面上鑄件比實體大10~15mm,但在現實狀态下,因受到鑄造前和鑄造時很多因素的影響,鑄件與實體間的差别極不穩定,有時會差很多,按照以前的方法必須編檢測程序,還會造成空走刀的情況,如果非加工面變型大還會對機床造成損傷,如果使用TOMS攝影測量系統會測量出鑄件真實的情況,然後按照測量結果更改程序,減少檢測程序的編制、提前發現鑄件問題做出補救預案、減少空走刀、減輕機床的負載、減少刀具磨損、預防撞刀等。
![](static/picture/TOMS-5.jpg)
